Токоподвод M16 100А

Продукция > Изолированный контактнй рельс U12, М16, С15, Н15, Н19 > Токоподвод M16

Главная — Продукция — Токоподвод M16 — Токоподвод M16 100А

Изолированные токопроводы серии M16 компании Anheng соответствуют VDE0100 и классу защиты IP23 по VDE0470. Экранированный корпус и конструкция токопроводов предотвращают доступ к токоведущим частям и обеспечивают безопасность при любом числе параллельных шин. Стандартная длина секции — 6 м, возможны укороченные варианты. Фаза и заземление имеют различную конструкцию и не взаимозаменяемы.

Характеристики

Артикул: M16/25С

Номинальный ток: 100 А

Максимальное напряжение: 660 В

Подробнее

В наличии

Арт. M16/25C

Как купить

Описание Характеристики Документация

Описание

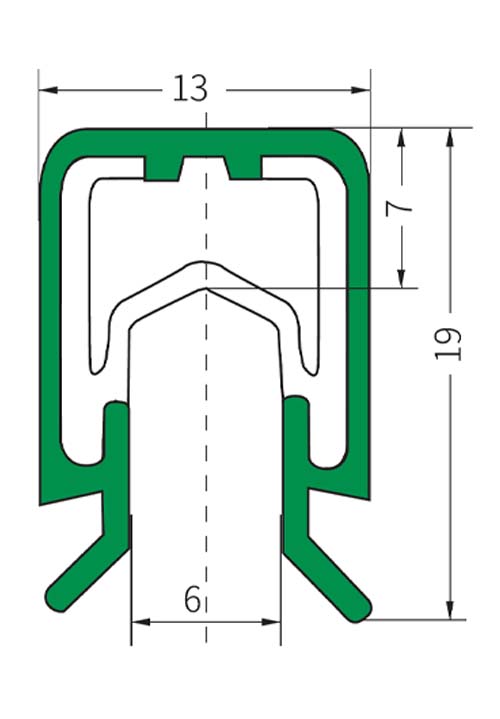

Описание M16
M – однополюсный изолированный токопровод
16 – кожух серии 16
25 – площадь проводящей жилы 25 мм²
• Расстояние между проводниками:
На компактных подвесах: минимум 18 мм
На стандартных подвесах: минимум 25 мм
С изоляторами: минимум 50 мм
•Изгибы:
Минимальный радиус: R = 400 мм
• Длина секции: 6 м
• Расстояние между опорными подвесами
• Прямые и боковые горизонтальные участки:
RH = 5 м с одним токосъёмником
RH = 4 м с двойным токосъёмником
• Горизонтальные повороты:
RH = 5 м с одним токосъёмником
RH = 4 м с двойным токосъёмником

Характеристики

Артикул: M16/25C
Номинальный ток:
100 А
Крепежное расстояение:
30 мм
Поперечное сечение проводника:
25 мм2
Максимальное напряжение:
660 В
Вес:
0,295 кг

Документация

Каталог шинопровода Anneng Electric
